Cablu Video Klotz VD083SY

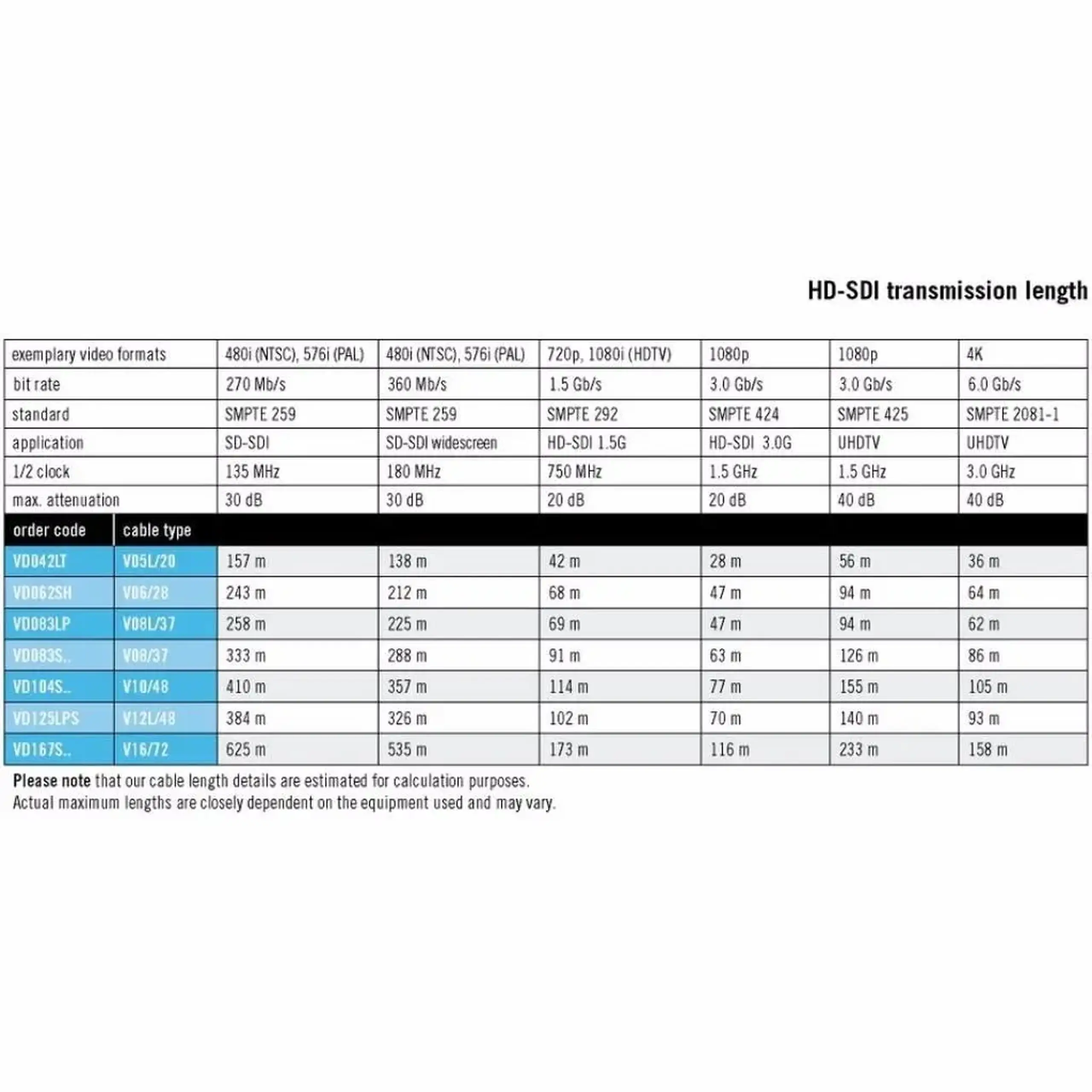

VD0835SY este un cablu proiectat sa faca fata standardelor riguroase in transmisia de semnal video analog si digital in instalatii cu transmisii pe distante medii. Miezul solid din cupru are un diametru de 0.80 mm. Distantele normale de transmisie sub sstandarde SMPTE sunt 340 de metri pentru semnal video SDI, 90 metri pentru transmisii HD-SDI/ 1.5 Gb/s si 59 metri pentru pentru semnal de 3 Gb/s. Oricum, in practica dinstantele mai lungi ar putea fi folosite in functie de dispozitivele folosite. Miezul este izolat intr-un mediu dielectric din spuma PE, iar cablul are un ecranaj dublu, format din doua straturi compozite din aluminiu si un strat ultra-dens din cupru impletit ce ofera o acoperire de peste 95%. Mansonul exterior este din PVC.

Constructie
Conductor interior	miez solid din cupru, Ø 0.80mm
Inzolatie	Invelis din spuma PE, injectat cu gaz/3.7mm Ø
Ecranaj	folie dubla AL/PET/AL + impletitura de cupru cositorit (acoperire 95%)
Manson exterior	PVC
Diametru exterior	6.0 mm
Mecanic
Raza minima de indoire	35 mm
Temperatura de lucru	-20°C / +70°C
Electric
Impedanta caracteristica	75 Ω ±1%
Capacitanta	55 pF/m
Viteza de propagare	81.00%
Rezistenta DC
Conductor intern	35 Ω/km
Conductor extern	8 Ω/km
Atenuare ecranaj	>90 dB
Atenuare [dB/100m]
1 MHz	0.90
5 MHz	2.10
10 MHz	3.00
100 MHz	8.40
200 MHz	11.60
500 MHz	18.70
800 MHz	24.00
1000 MHz	27.10
1500 MHz	33.80
Pierdere
30-300 MHz	> 30 dB
300-900 MHz	> 22 dB
900-2150 MHz	> 19 dB

Made in Germany

Detalii

• Tipul de cablu: Cablu Video
• Izolatie Externa: PVC
• Diametru Exterior: 6.0 mm
• Configuratie Conductori: 1 x 0.80 mm2
